DG1000建筑氣密性測試系統
產品型號: DG-1000

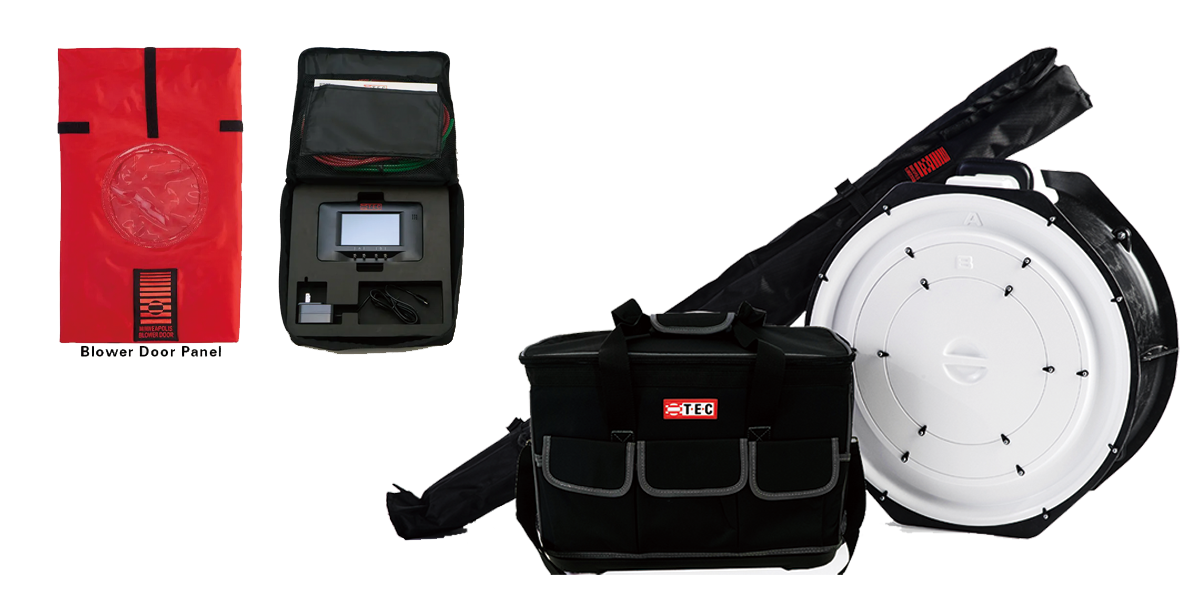

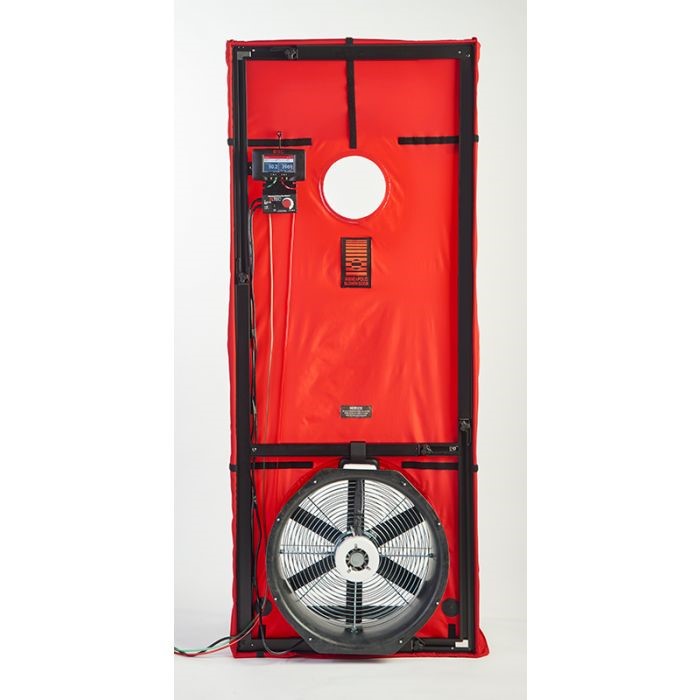

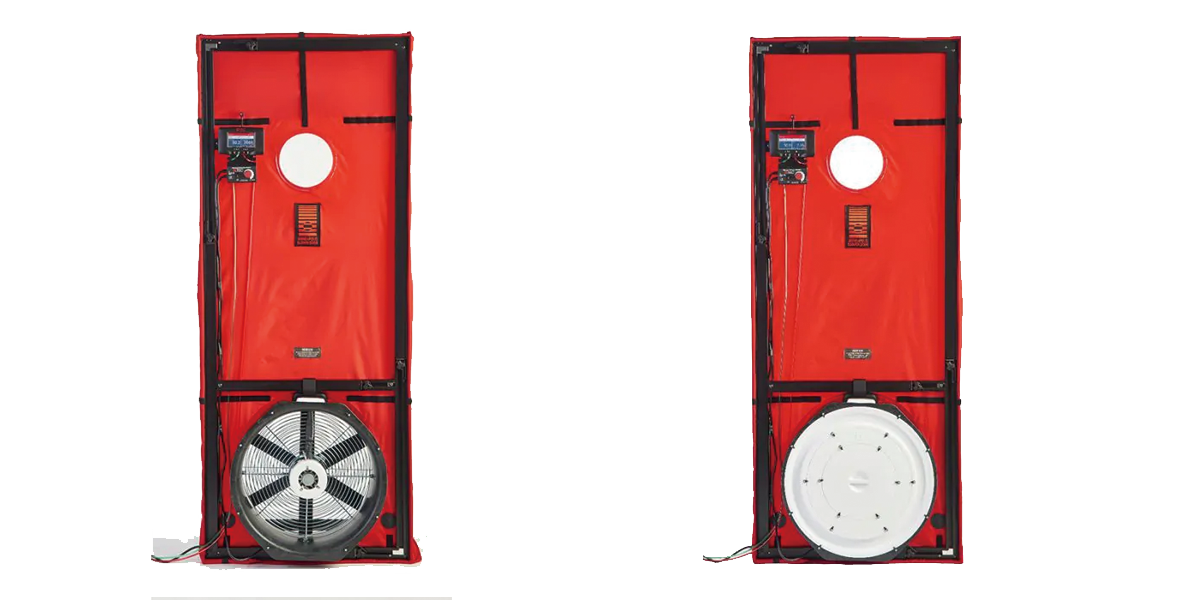

DG1000鼓風門系統
建筑氣密性測試系統（Minneapolis Blower Door）長期以來被公認為世界上設計和支持優秀的建筑氣密性測試系統。
結合TEC開發的專業配件和測試程序，能夠快速對建筑整體氣密性進行測試，適用于被動房氣密性測試（換氣次數及
建筑滲漏）、消防氣體滅火氣密性檢測（滅火氣體保持時間），綠色建筑評價等優選系統

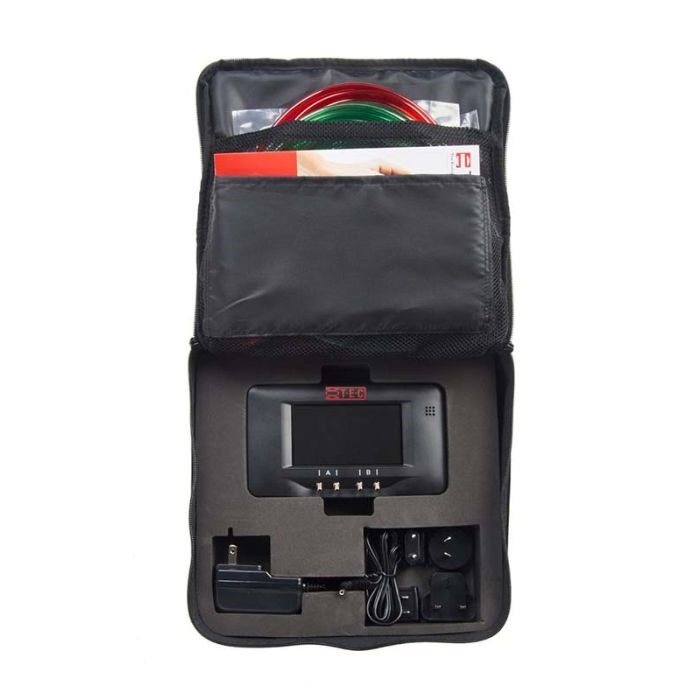

DG-1000數字式壓力流量表 用于壓力和流量測量的雙通道數字微型壓力計。主要用于明尼阿波利斯鼓風機門? 和明尼阿波利斯管道氣密性系統? 要獲得最新功能，只需在連接到互聯網時點擊DG-1000主屏幕上的更新按鈕。 最新更新提高了性能并啟用了新功能 使用自動調光功能將電池壽命延長25%以上 增強的藍牙連接和狀態信息 具有英寸水柱單位小數點后4位顯示的高精度模式 其他功能
通過USB-C快速充電和通信。詳見背板照片。
通過藍牙快速輕松地連接到AutoTest應用程序
運行嵌入式應用程序，包括Tubing Assistant，它簡化了設置并使培訓新人變得更容易
高分辨率觸摸屏：通過手指觸摸提高可視性和可用性 智能微處理器：將迷你電腦的電源放在手掌心 經得起未來考驗的技術：不斷為您配備最新的軟件和應用程序 0.9%的準確讀數：保持您對TEC設備的準確結果的信心 直觀的橫向定位：讓DG-1000握起來自然舒適。
風扇速度滑塊：用于直接從儀表控制風扇，以實現高效測試 保持功能：讓您有時間輕松記錄讀數 管道連接助手：指導用戶解決一系列問題，以確定適合您應用的管路連接。
鋰電池：在工作中為您配備可充電和可更換的電源 產品兼容性：可與所有TEC設備和軟件配合使用，實現無縫使用 藍牙、WiFi、USB和以太網端口：為您提供各種連接選項

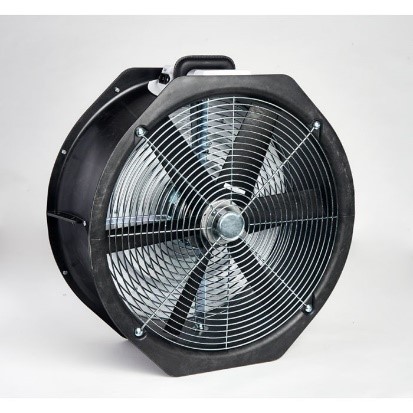

兼顧材質外殼：確保在惡劣的環境中獲得最佳抓地力，并保護您的儀表免受意外損壞 強大的安裝磁鐵：提供可靠方便的安裝選項 帶流量環和風扇速度控制器的3型風門風扇 在建筑圍護結構測試期間，Model3型風扇可對建筑加壓或減壓。
交流220伏，3/4馬力電機
流量傳感器測量通過風扇的空氣流量
重量輕、堅固耐用的注塑風扇外殼

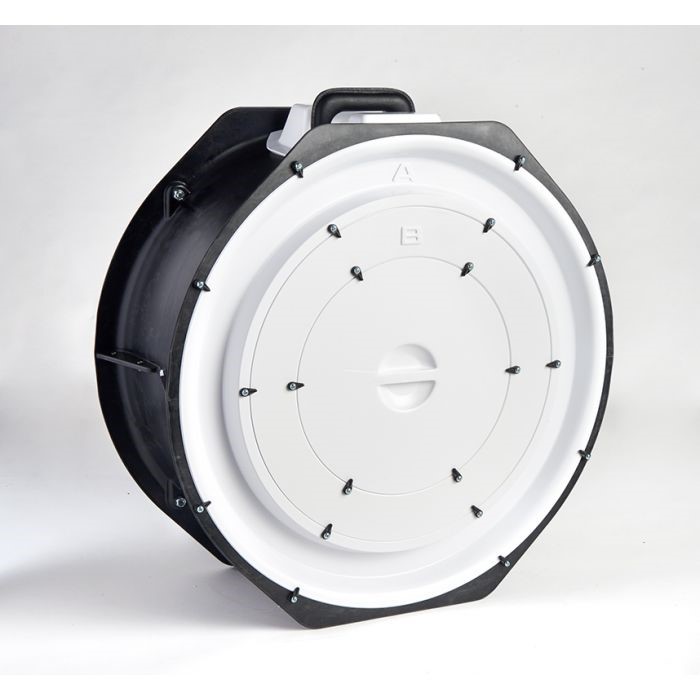

包括流量環A和B，可測量低至300 CFM的空氣流量（可選環C、D和E，單獨出售，可測量至11 CFM）
可變風扇轉速控制器有助于向風扇供電，可與220V/50Hz交流電網一起使用
彩色編碼的內部LED指示燈，用于顯示操作狀態或故障排除
風扇速度控制插孔，用于在自動測試期間控制風扇速度或使用TEC的數字儀表巡航控制功能（風扇控制電纜單獨出售）
鋁合金門框

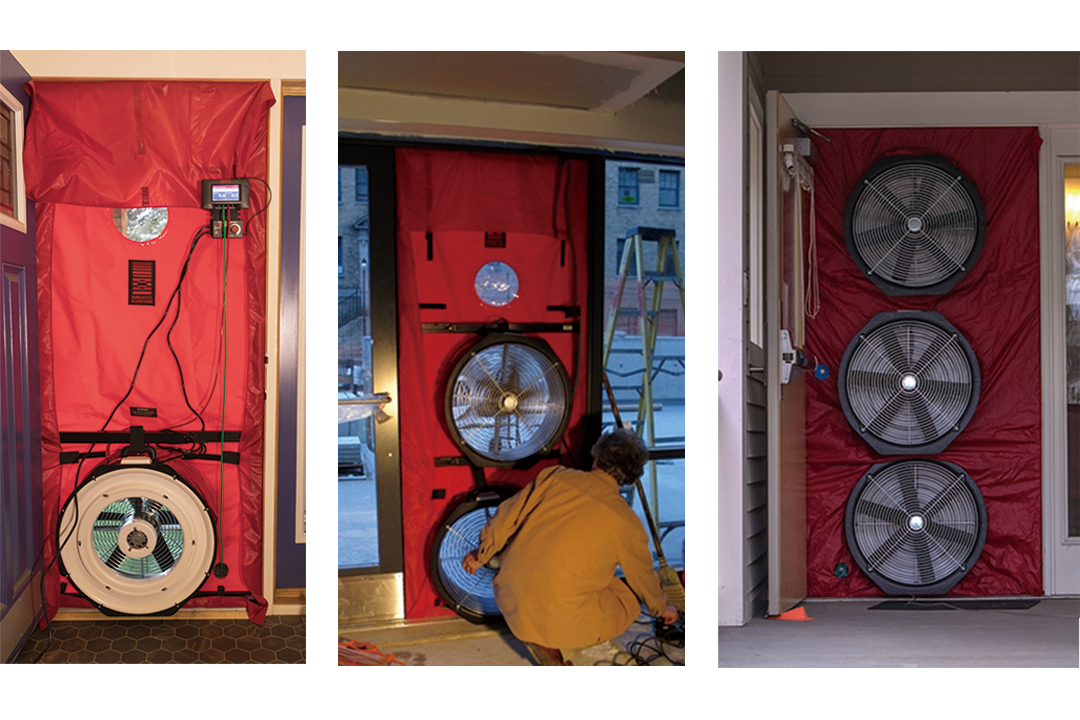

標準鋁框架，帶手提箱，適用于明尼阿波利斯鼓風機DoorTM系統。（門框分為單/雙/三風扇門框）
快速調整至門洞尺寸，最寬可達45英寸，最高可達96英寸
包括一個較低的橫桿和Velcro?帶，用于在測試·期間增加對3型或4型風扇的支撐
一個防置儀表板、風扇速度控制器和壓力表的可調節吊桿
一體式三元乙丙橡膠墊圈可確保緊密密封，同時保護織物面板和門框

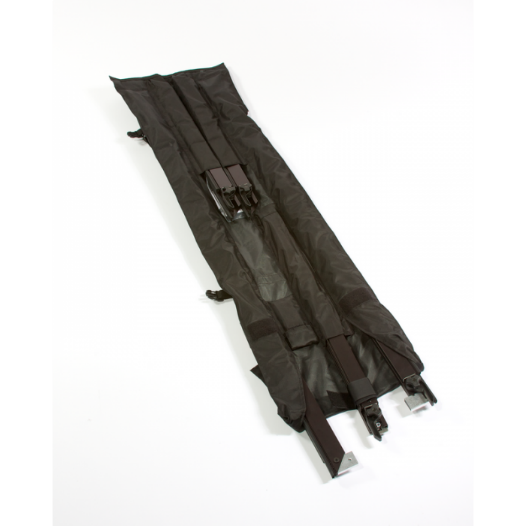

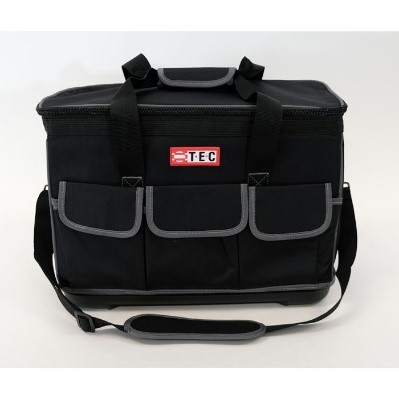

帶口袋的手提箱，可固定和保護每件框架物品
TECTITE Express 5.0 PC端軟件（適用于單風扇系統） TECTITE Express 5.0（WiFi）是美國能源學院為個人電腦設計的國際建筑氣密性測試分析程序。 該程序比以往任何時候都更容易進行全自動鼓風機門測試，并分析和存儲鼓風機門測試數據。 該程序的內置報告生成器和繪圖功能使您能夠簡單地記錄并向房主或客戶展示鼓風機門測試的結果。 該程序與手動鼓風機門測試（即手動數據輸入）以及使用DG-1000或DG-700數字壓力和流量計的全自動測試兼容。 TECLOG4 PC端軟件（適用于雙風扇或多風扇系統）
TEC的頂級軟件，適用于大型建筑（整棟建筑）和多家庭測試以及長期數據記錄應用。 TECLOG4設計用于監控和存儲多達16個DG-1000、DG-700、DG-500或APT設備的數據，并提供多個明尼阿波利斯鼓風機門的計算機控制? 粉絲。 數據連接可以使用CAT5電纜進行有線連接，也可以使用DG-1000或TEC WiFi鏈路（與DG-700或DG-500一起使用時）以及路由器進行無線連接。 TECLOG4是唯一一款可以讓您查看和跟蹤實時建筑壓力和風扇流量測量的軟件，這一切都是因為我們獨特且易于使用的圖形界面。 在空氣泄漏測試過程中，TECLOG4的多個建筑圍護結構壓力的電子平均值與主巡航控制集成，使多個鼓風機門的計算機控制變得輕而易舉。 用戶可以快速選擇用于氣密性測試結果的時間段，并使用內置的計算和報告功能（包括符合USACE、E3158的報告）查看和打印測試結果。 TECLOG4可以輕松配置數據記錄功能，包括采樣率、自動調零間隔、壓力通道類型和圖形顯示選項。 TEC Auto Test 移動APP 使用藍牙或WiFi與DG-1000儀表進行無線通信。
自動風扇控制和數據收集減少了操作員的錯誤，并確保每次測試都以相同的方式進行。 自動測試通過確保測試按照測試標準進行，并且測試數據（即壓力和流量讀數）直接從TEC儀表中收集，并且不能更改，從而提供質量保證。 風力助手? 該功能可以檢測大風天氣條件，并自動調整圍護結構測試設置，以提高測試的準確性和可重復性。 可以對項目文件進行地理標記和時間戳，以驗證測試何時何地進行。 支持建筑和管道系統氣密性測試，以及公制和非公制單位。 以PDF報告格式計算和顯示測試結果，該報告可以使用移動設備上的云共享應用程序導出。 也可以導出完整的項目文件（包含所有測試和構建數據）。導出的項目文件采用XML文件格式。 包含多個默認測試協議，用于定義應用程序在進行測試時使用的測試類型和代碼符合性/測試設置。可以編輯、刪除協議，也可以創建新協議。 可以輕松復制項目和測試文件，以加快大型生產應用程序的數據輸入速度 支持的標準：ASTM E779多點標準、RESNET 380多點標準和RESNET 380單點標準、ISO 9972多點標準的兩個變體和CGSB 149.10多點標準。 此外，該應用程序還包括一個管道泄漏測試標準：RESNET 380總管道泄漏
?
類型
|
技術指標
|
備注
|
鼓風機（風扇）：
|
||
最大流量（230V/50Hz）
|
10,700 m3/h在常壓下（2,973 l/s，6,300 CFM）
|
? |
50 Pa?時為9,090 m3/h（2,524 l/s，5,350 CFM）
|
? |
|
75 Pa?時為8,495 m3/h（2,360 l/s，?4,900 CFM）
|
? |
|
最小流量
|
300 CFM，帶B流量環（141 l/s，510 m3/h）
|
? |
144 m3/h，帶C流量環（40 l/s，85 CFM）
|
? |
|
51 m3/h，帶D流量環（14 l/s，?30 CFM）
|
? |
|
18 m3/h，帶E流量環（5 l/s，?11 CFM）
|
? |
|
直徑
|
50?厘米
|
20?英寸
|
厚度
|
25?厘米
|
10.25?英寸
|
重量
|
15 kg（帶流量環A?和?B）
|
? |
流量精度
|
±3%（D/E環±4%?或?1 CFM）
|
? |
功率
|
最大功率1KW
|
3/4?馬力
|
符合標準
|
符合?ASTM?標準?E779、E1554、CGSB-149.10-M86、EN 13829、ISO 9972、ATTMA?技術標準?1、NFPA 2001、RESNET?和?USACE。
|
? |
風扇速度控制器：
|
||
電源要求：
|
220V 50Hz
|
? |
外殼材質
|
陽極氧化鋁
|
? |
外殼尺寸：
|
11.5x 6.6 x4.3cm (WxHxL)
|
? |
電源線長度：
|
約3.6m
|
? |
風扇連接線長度：
|
約2.9m
|
? |
門框及門布
|
||
框架材質
|
擠壓鋁材
|
? |
寬度
|
71cm-101cm
|
28~40英寸
|
高度
|
132cm-244cm
|
52~96英寸
|
門布材料
|
帶有透明窗口的加厚涂層尼龍
|
? |
DG-1000?數字壓力計：
|
||
獨立壓力通道數
|
2通道
|
? |
壓力范圍
|
-2,500~+2,500 Pa（-10~ +10?英寸水柱）
|
? |
顯示屏分辨率
|
Pa @ 0-999.9 Pa 1 Pa @ >1000 Pa |
? |
典型使用條件下的精度
|
0.9%讀數 或?0.12 Pa，以較大者為準
|
? |
計量單位
|
通道?A – Pa、英寸水柱
|
? |
通道?B – Pa、英寸水柱、?CFM,
|
? |
|
自動歸零
|
在啟動后，每?10?秒一次
|
? |
時間平均
|
1、5、10秒和長期（持續更新）
|
? |
工作溫度范圍
|
5~46℃
|
42~115℉
|
儲存溫度范圍
|
-20~60℃
|
-4~140℉
|
顯示屏
|
480 x 272?像素，3.75 x 2.125?英寸，電容式觸摸屏
|
? |
顯示背光
|
用戶可調?-?默認?40%
|
? |
電池
|
兩節?18650?鋰離子電池，可更換
|
? |
電池壽命
|
默認設置下連續使用超過?15?小時
|
? |
自動關閉
|
10分鐘~2小時可調
|
? |
支持的語言
|
英語、德語、西班牙語、法語、意大利語、挪威語、荷蘭語、葡萄牙語、中文
|
? |
尺寸
|
17.8x10.6x3.5cm
|
7.0 x 4.2 x 1.4英寸
|
重量
|
445g
|
15.7盎司
|
符合標準
|
符合?ASTM?標準?E779-03、E1554-07、CGSB-149.10-M86、EN 13829、ISO 9972、ATTMA?技術標準?1、NFPA 2001、RESNET?和?USACE。
|
? |
推薦校準間隔
|
四年
|
? |
?
?
?
